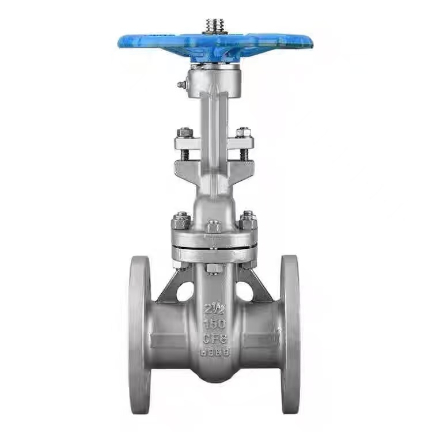

American Standard Rising Stem Flanged Gate Valve

Prinsip Kerja ASME Rising Stem Flanged Gate Valve

Nalika operator nguripake handwheel, handwheel drive gagang tutup kanggo muter. Utas trapezoidal ing pucuk ndhuwur batang katup melu nut batang tutup, ngowahi gerakan rotasi dadi gerakan linear aksial. Wiwit gagang klep lan gapura disambungake, gagang klep bakal mimpin gapura munggah utawa tiba bebarengan.

Kanggo mbukak katup, putar roda tangan menyang arah jarum jam. Batang klep mimpin gapura kanggo mindhah munggah ing gerakan linear, nyebabake gapura kanggo disengage saka jog klep. Nalika gapura munggah menyang dhuwur witjaksono kanggo kaping pindho diameteripun nominal tutup kang, wacana adi rampung unobstructed, lan tutup ing posisi mbukak kanthi. Sajrone operasi, handwheel biasane diuripake menyang posisi sing ora bisa diuripake maneh, lan banjur diuripake maneh setengah giliran siji kanggo entuk posisi mbukak kanthi, nyegah gagang tutup saka ngunci amarga owah-owahan suhu.

Kanggo nutup katup, putar roda tangan searah jarum jam. Batang katup mimpin gapura kanggo mindhah mudhun ing gerakan linear, nyebabake gapura kanggo mencet ing jog tutup. Torsi sing ditrapake dening handwheel ngasilake pasukan panyegelan sing dipeksa, lan tekanan medium ing pipa uga meksa gapura menyang kursi katup liyane, nggawe efek penyegelan. Tumindak dual iki njamin nul bocor nalika ditutup.

Karakteristik inti saka klep gapura batang sing mundhak yaiku batang klep munggah lan mudhun bebarengan karo gapura. Operator bisa kanthi visual nemtokake kahanan mbukak / ditutup tutup kanthi mirsani dawa batang tutup sing ngluwihi tutup tutup - luwih dawa batang kasebut, luwih akeh tutup mbukak; nalika gagang wis kebak retracted, tutup ditutup.

Iku utamané penting kanggo Wigati sing ASME (American Standard) rising stem flange gate valves mung bisa digunakake ing posisi mbukak utawa ditutup kanthi lengkap lan ora bisa digunakake minangka katup kontrol. Yen ditinggalake ing posisi sing sebagean mbukak kanggo wektu sing suwe, medium sing mili kanthi kacepetan dhuwur bakal ngrusak permukaan sealing, nyebabake nyandhang ing gapura lan kursi, sing pungkasane nyebabake bocor katup. Salajengipun, medium bisa mili saka salah siji sisih tutup gapura ing salah siji arah, mbusak perlu kanggo nimbang arah aliran sak instalasi lan nggampangake tata letak situs.

Parameter produk

Suhu Dhuwur lan Resistance Tekanan Dhuwur

Shenchi ASME Standard Rising Stem Flanged Gate Valves gumunggung loro kaluwihan kinerja inti: resistance suhu dhuwur lan resistance meksa dhuwur. Bahan WCB bisa tahan suhu nganti 425 ℃, dene baja tahan karat cocok kanggo kisaran suhu sing luwih akeh. Rating tekanan kelas 150, tekanan operasi tekan 1.9MPa ing suhu kamar, ngluwihi standar PN16. Segel kasedhiya ing PPL tahan suhu dhuwur utawa jinis EPDM tahan banyu. Digawe ing China, Shenchi ngleksanakake kontrol kualitas lengkap saka bahan mentah kanggo produk rampung, njupuk long-term operasi stabil ing suhu dhuwur lan kahanan tekanan dhuwur.

Kinerja tekanan dhuwur sing dipercaya ngluwihi standar Kelas 150

Shenchi's ASME B16.10 standar Rising stem flange gate valve pamer dipercaya dhuwur-tekanan resistance. Sambungan flange salaras karo standar ASME B16.10, karo bolts roto-roto tightened lan distribusi meksa seragam ing gaskets. Rating Kelas 150 nawakake tekanan kerja 1,9 MPa ing suhu kamar, kanthi wates tekanan sing diukur. Kekandelan tembok awak tutup dirancang miturut standar ASME, ngluwihi standar nasional kanggo keamanan sing luwih apik. Shenchi nawakake diskon ASME standar Rising stem flange gapura klep; tuku akeh nduweni diskon lan njamin operasi stabil jangka panjang ing kahanan tekanan dhuwur.

Pabrik Pengadaan Langsung lan Dhukungan Kustomisasi OEM

Shenchi, minangka supplier saka ASME (American Standard) rising stem flange gate valves, nawakake layanan nggawe sampel. We offer diskon ASME rising stem flange gapura klep ing transparent prices pabrik, mbusak middlemen markups. Kita ndhukung kustomisasi ODM lan OEM; bahan, diameteripun, standar flange, lan cara operasi kabeh bisa diatur kanggo kabutuhan. Katup gerbang flange batang ASME kita gampang dijaga, kanthi struktur sing sederhana lan biaya pangopènan sing murah. Digawe ing China, Shenchi ASME rising stem flange gate valves dipercaya ing kualitas lan duwe wektu pangiriman stabil. Pelanggan global olèh hubungi Shenchi kanggo paramèter teknis rinci lan kutipan preferensial paling anyar.
