Konektor Pipa Air Pagoda Tipe L

jinis produk

Minangka Produsèn Cina profesional saka L-Type Pagoda Water Pipe Konektor, Shenchi nawakake rong jinis produk utami:

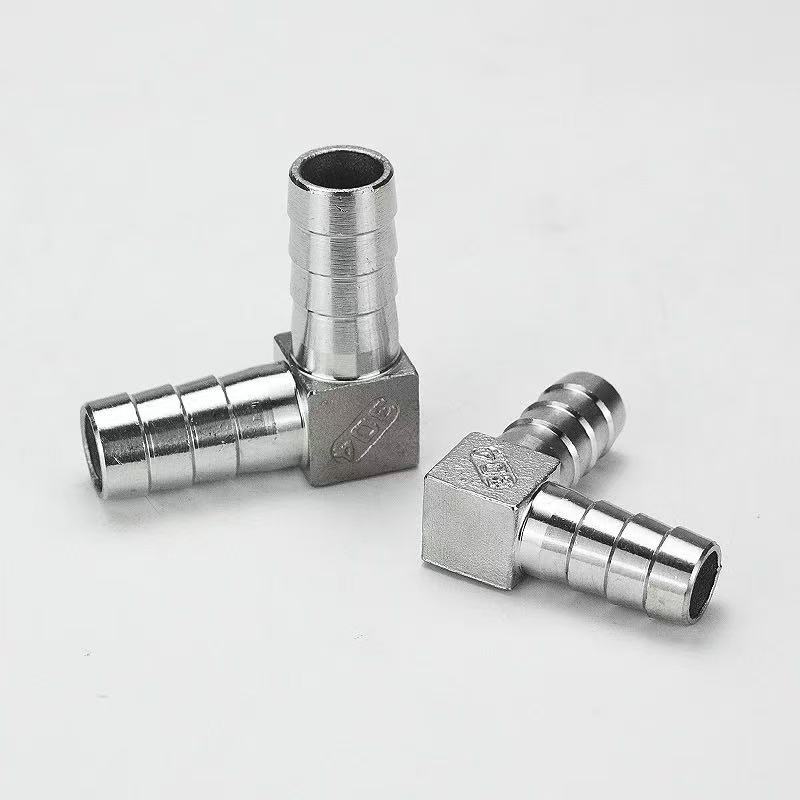

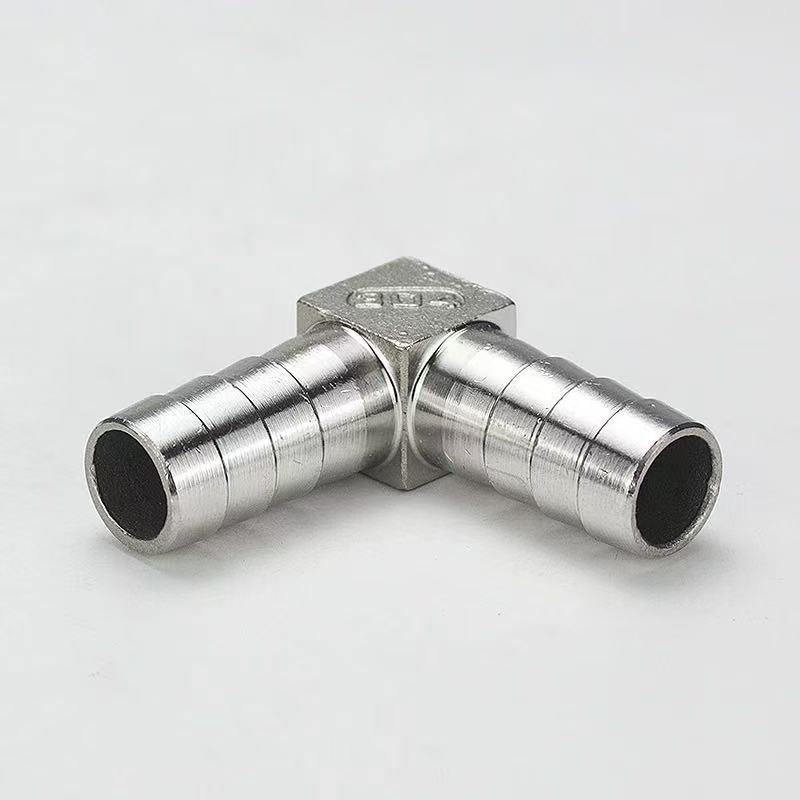

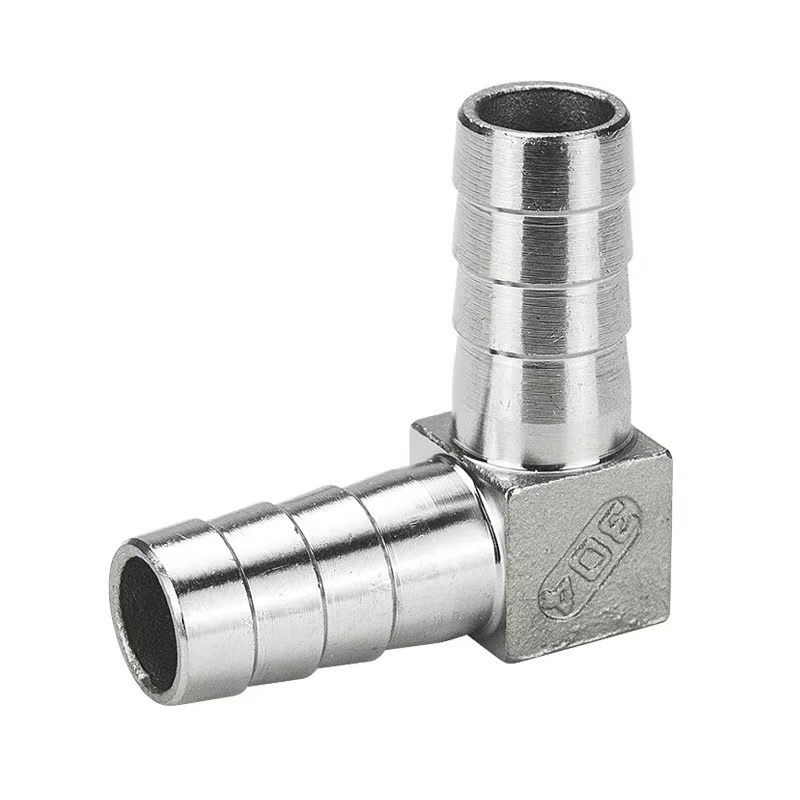

L-Type Pagoda Water Pipe Connector: Loro-lorone ujung nduweni struktur pagoda barbed, dirancang kanggo nggawe sambungan arah 90 derajat antarane rong selang fleksibel.

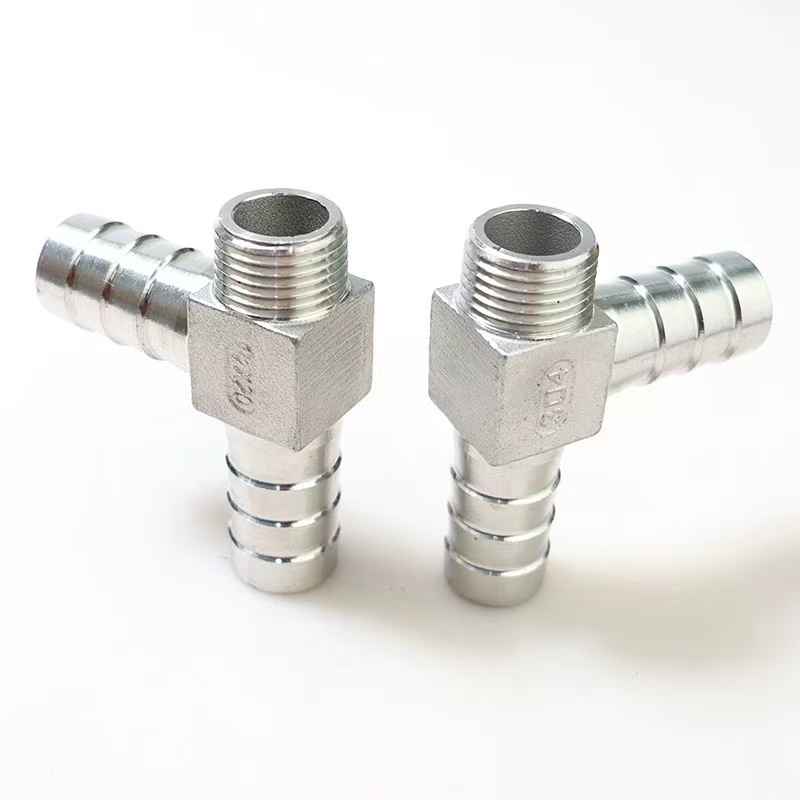

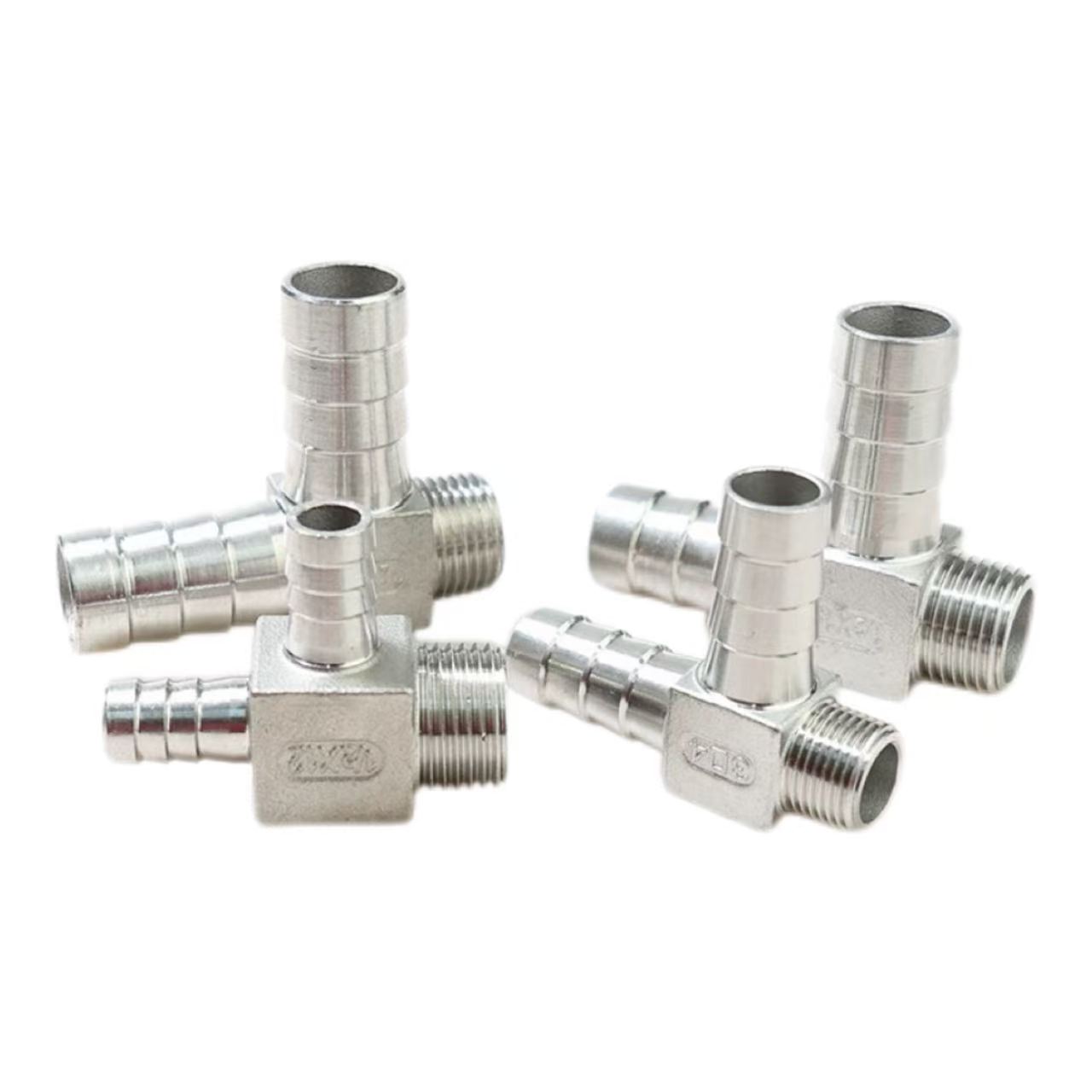

L-Type Male Threaded Pagoda Connector: Siji mburi nduweni struktur pagoda barbed kanggo nyambungake menyang selang fleksibel, dene ujung liyane nduweni benang eksternal (lanang), dirancang kanggo nggawe sambungan arah 90 derajat ing antarane selang lan piranti kanthi port internal (wadon).

Kaloro jinis kasebut nduweni desain sudut 90 derajat kanthi spesifikasi sing padha kanggo ujung pagoda barbed. Padha kasedhiya ing pilihan saka bahan: 304 stainless steel, 316L stainless steel, utawa kuningan. Bédané tombol dumunung ing cara sambungan: mantan nggampangake sambungan selang-kanggo-selang langsung, nalika terakhir nggampangake sambungan transisi antarane selang lan Piece saka peralatan, mangkono nawakake pilihan pilihan fleksibel kanggo cocog karo macem-macem skenario instalasi.

Punapa punika prabédan antarane L-Type Pagoda Water Pipe Connector lan L-Type Male Threaded Pagoda Connector?

Bentenane Inti: Konektor Pipa Banyu Pagoda Tipe L Shenchi nduweni antarmuka dual-barb (loro ujung minangka kepala pagoda barbed, dirancang kanggo nyambungake langsung menyang selang fleksibel). Konektor Pagoda Utas Pria L-Type nduweni benang eksternal ing sisih siji lan pagoda barbed ing sisih liyane, dirancang kanggo nyambungake selang fleksibel menyang pipa kaku utawa awak katup kanthi benang internal. Shenchi’s-kinerja dhuwur L-Type Pagoda Water Pipe Konektor sing palsu saka kuningan utawa 304/316L stainless steel; struktur sudhut tengen 90 derajat sing becik kanggo redirecting pipelines. Desain dual-barb njamin grip sing nyenyet lan aman—utamané nalika dipasangake karo klem selang—kanggo nyegah detasemen lan bocor. Perlengkapan kasebut menehi resistensi sing apik kanggo tekanan, karat, lan tuwa. Varian baja tahan karat 316L cocog khusus kanggo lingkungan sing korosif banget, kayata sing nglibatake banyu laut utawa pangolahan kimia. Gampang dipasang, fitting iki cocog kanggo sambungan selang tekanan rendah ing pipa, sistem pneumatik, lan aplikasi cairan industri, nyedhiyakake stabilitas lan daya tahan sing luar biasa.

Spesifikasi Produk

Pandhuan Instalasi

The Shenchi brand L-Type Pagoda Water Pipe Connector, diprodhuksi kanggo standar nasional, gampang kanggo nginstal. Sawise langkah-langkah ing ngisor iki njamin sambungan sing dipercaya:

Langkah 1: Nglereni selang

Gunakake pemotong selang khusus kanggo ngethok mburi selang kanthi persegi lan rata, ngindhari potongan utawa burr kanthi sudut, kanggo mesthekake pas karo barbs pagoda. Kanggo selang sing dikepang utawa dikuatake, disaranake nggunakake metode pemotongan panas kanggo nutup pinggiran lan nyegah fraying.

Langkah 2: Sambungan Pungkasan Pagoda

Lebokake selang vertikal menyang mburi pagoda nganti pasuryan selang nggawe kontak karo dasar pas pagoda. Barbs pagoda nduweni desain langkah sing nggawe macem-macem dering sealing sawise selang dipasang. Kanggo aplikasi tekanan dhuwur, aman sambungan nggunakake klem selang stainless steel utawa klip spring; clamp kudu dipanggonke antarane barbs pagoda kapindho lan katelu.

Langkah 3: Sambungan Utas Utas

Pilih cara sealing cocok kanggo mburi Utas adhedhasar specifications sawijining: G-threads (ulir pipe podo) mbutuhake gasket karet utawa tembaga kanggo sealing; NPT utawa R-threads (tapered pipe Utas) mbutuhake mbungkus 3-5 giliran saka PTFE thread segel tape sadurunge tightening. Nalika ngencengi, pasang kunci pas menyang awak heksagonal saka fitting kanggo nyegah torsi ditularake menyang titik sambungan selang.

Langkah 4: Tes Tekanan

Sawise rampung instalasi, nindakake tes tekanan statis kanthi 1,5 kaping tekanan kerja sistem. Yen ora ana bocor sing diamati sawise njaga tekanan iki sajrone 3 menit, rakitan wis siyap digunakake. Prosedur instalasi kanggo cocog L-Type Male Threaded Pagoda Connector ing seri iki identik-beda mung ing jinis thread-ngidini kanggo pilihan fleksibel adhedhasar syarat antarmuka tartamtu.

Bidang Aplikasi

1. Peralatan Pengolahan Banyu

Konektor Pipa Banyu Pagoda L-Type dirancang kanggo sambungan arah 90 derajat ing antarane pipa PE lan PU ing pembersih banyu, pelunak banyu, lan sistem RO (Reverse Osmosis). Nalika digawe saka stainless steel 316L, iku meets syarat sanitasi pangan-bahan. Konektor Pagoda Utas Pria L-Type ing seri sing padha kasedhiya kanggo aplikasi ing ngendi antarmuka peralatan nduweni benang internal (wadon).

2. Sistem Otomatisasi Pneumatik

Digunakake kanggo nuntun pipa pneumatik ing kompresor udara, manifold katup pneumatik, lan jalur perakitan otomatis. Struktur berbentuk L ngirit ruang peralatan internal, dene kompatibilitas karo collet nyambung cepet nggampangake perakitan, disassembly, lan pangopènan kanthi cepet.

3. Sanitary Ware lan Perkakas Omah

Nyambungake selang inlet banyu kanggo jamban pinter, mesin cuci piring, mesin cuci, lan piranti sing padha. Nalika dibangun saka kuningan, L-Type Pagoda Water Pipe Connector nawakake konduktivitas termal banget, nggawe cocok kanggo garis banyu panas. L-Type Male Threaded Pagoda Konektor dirancang kanggo nampung sawetara luwih akeh saka standar antarmuka ditemokaké ing peralatan diimpor.

4. Sistem Pendinginan lan Pelumasan Industri

Ditrapake ing garis pendinginan alat mesin lan sistem pelumasan hidrolik. Konstruksi baja tahan karat nyedhiyakake resistensi korosi sing unggul, mbisakake kinerja sing dipercaya ing lingkungan sing mbutuhake kabut minyak, cairan pemotong, lan kahanan operasi kompleks sing padha.
