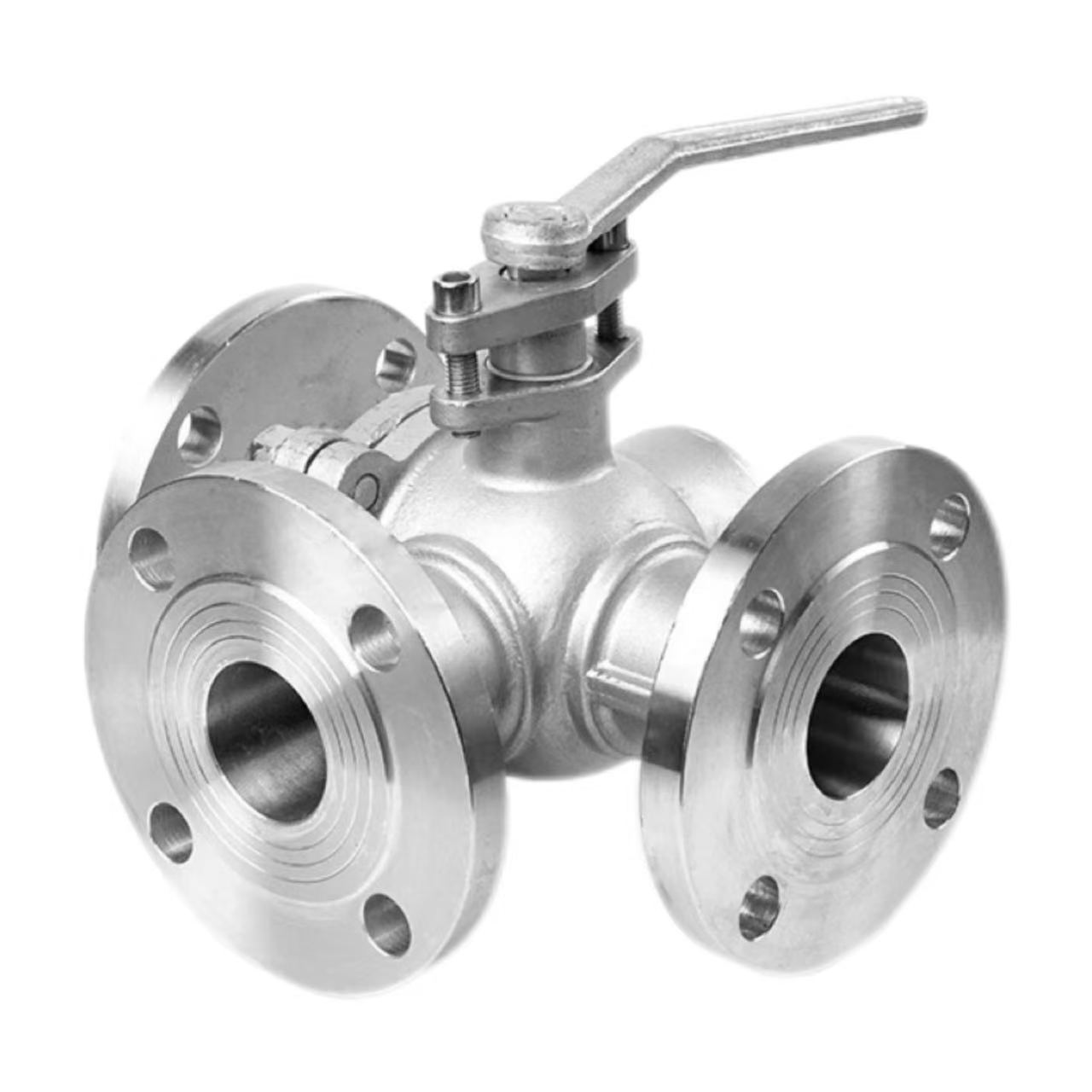

Katup bal flange telung arah

Prinsip Kerja

Prinsip kerja katup werni flange telung arah tahan korosi pabrik Shenchi adhedhasar saluran berbentuk L utawa T-shaped sing dipotong dadi bal. Werni diselehake ing tengah awak tutup lan diputer dening gagang. Nalika bal muter, saluran selaras karo utawa nutup kerugian saka bandar tutup beda, nyadari ngoper, gabung, utawa pisah saka arah aliran medium.

Bola L-shaped:

 Puteran 90 ° ngidini medium ngalih saka inlet menyang stopkontak apa wae, cocok kanggo ngowahi skenario kanthi siji inlet lan loro outlet utawa loro inlet lan siji stopkontak, kayata gantian nyediakake cairan menyang rong reaktor.

T-shaped bal:

Puteran 180 ° ngidini kabeh telung port bisa disambungake bebarengan utawa loro port bisa disambungake, cocok kanggo nyampur rong media banjur metu (nggabung), utawa pamisah siji media dadi rong output (pemisah), kayata ing sistem pencampuran banyu panas lan adhem.

Parameter produk:

Jeneng produk: Katup Bola Flanged Telung Arah	Spesifikasi: (1/8"-4") DN6-DN100
Tekanan Nominal: PN16	Bahan Badan: WCB, SUS304 (CF8), SUS316L (CF3M)
Standar: ANSI, BS, DIN, ISO, JIS	Suhu sing ditrapake: -20 ℃ ~ + 150 ℃ (standar), nganti + 350 ℃ (suhu dhuwur), mudhun nganti -196 ℃ (suhu kurang)
Bahan Logam Internal: WCB, SUS304 (CF8), SUS316L (CF3M)	Suhu Sedheng: Suhu dhuwur, suhu kurang, suhu medium, suhu normal
Cara operasi: Manual	Segel: EPDM, PPL
Metode Sambungan: Sambungan flange	Aplikasi: Banyu, udara, gas, lenga, cairan, lsp.
Asal: China	Sample: Sampel kasedhiya

Keuntungan saka Sambungan Flange:

Katup bal flanged 3 arah Shenchi nggunakake sambungan flange. Dibandhingake karo sambungan Utas, sambungan flange nawakake resistance meksa sing luwih dhuwur; rating PN16 stabil bisa tahan meksa 1.6MPa. Disassembly trep, nggampangake pengawasan pipa biasa lan pangopènan. Panyegelan sing dipercaya dijamin; gasket flange lan bolts bisa bebarengan kanggo ngilangke risiko bocor. Cocog kanggo pipa diameter gedhe; kanggo diameteripun ndhuwur DN50, ngendi sambungan Utas angel, flanges pilihan standar. Shenchi, produsen katup bal flanged 3 arah Cina, nawakake flanges sing cocog karo standar ANSI, BS, DIN, lan JIS, nyukupi kabutuhan pelanggan global.

Titik Kunci Instalasi 1: Alignment Flange

Flange Alignment Nalika nginstal tutup werni flange telung arah Shenchi, pasuryan flange kudu didadekake siji. Loro flanges kudu podo karo lan concentric, karo panyimpangan ora ngluwihi sawetara allowable saka gasket flange. Meksa keselarasan bolt bakal nimbulaké deformasi awak tutup, mengaruhi rotasi bal lan kinerja sealing. Sawise alignment, gasket kudu diselehake ing tengah lan ora bisa diimbangi. Katup bal flange telu rega murah ora cocog karo kualitas sing kurang; Produk Shenchi nawakake presisi dhuwur lan instalasi sing luwih gampang. Katup bal flange telung arah sing tahan korosi duwe permukaan flange sing cocog karo standar, njamin panyegelan sing luwih dipercaya.

Instalasi Point Loro: Bolt tightening

Bolts flange kudu tightened diagonally ing tataran. Gunakake torsi kanthi bertahap ing 2-3 tahap, kanthi urutan diagonal 180 °. Aja ngencengi siji sisih bebarengan, yen tekanan sing ora rata ing gasket bakal nggawe saluran bocor. Torsi bolt kudu ketemu nilai standar; overtightening bakal ngrusak flange utawa bolts, nalika undertightening bakal kasil sealing ora cukup. Shenchi 3-cara pabrik tutup werni flange menehi Tabel torsi dianjurake kanggo installers kanggo deleng. Titik instalasi iki penting kanggo mesthekake operasi katup tanpa bocor jangka panjang; please strictly tindakake specifications.

Titik Instalasi 3: Dhukungan lan Reresik Pipa

Sadurunge instalasi, ing njero pipa kudu di resiki kanggo mbusak slag welding, filing wesi, wedhi, lan impurities liyane. Objek manca sing mlebu rongga katup bisa ngeruk bal utawa segel, sing nyebabake bocor. Pipa kasebut kudu didhukung kanthi mandiri; tutup kudu ora metokake bobot saka pipo. Klep bal flange tee diameter gedhe sing abot; subsidence pipa bisa narik flange mati-tengah, ngrusak segel. Katup bal flange tee tahan korosi digawe saka bahan WCB, SUS304, utawa SUS316L, kanthi inti katup tembaga utawa stainless steel. Sawise ngrampungake titik instalasi, gagang kudu muter kanthi bebas tanpa macet; tutup banjur siap kanggo nggunakake.
