Fitting Barbed Bulkhead

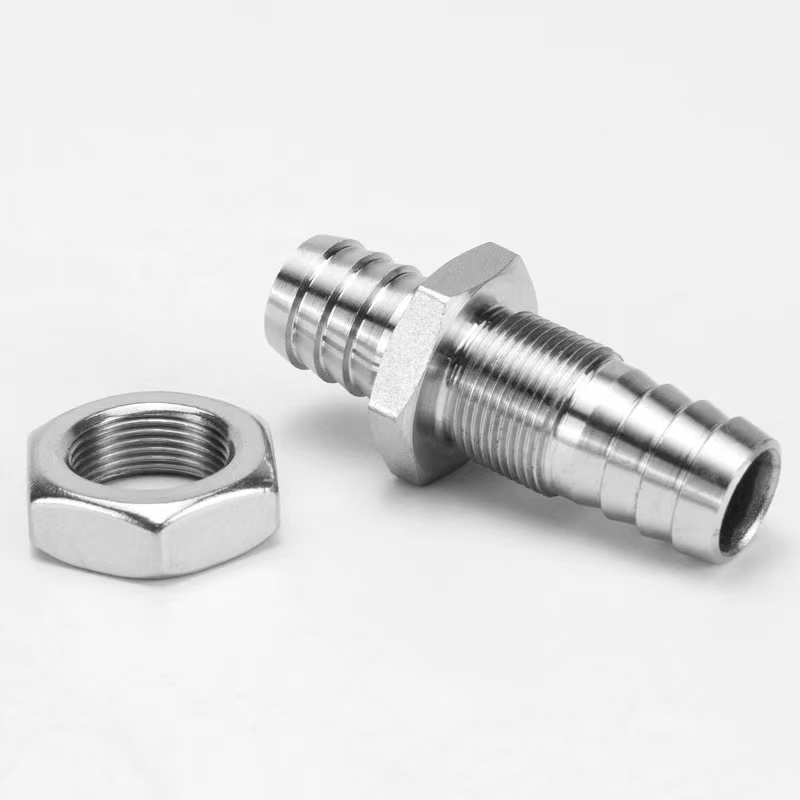

Shenchi ngenalake Fitting Barbed Bulkhead sing berkualitas, dirancang khusus kanggo nuntun selang liwat panel peralatan nalika nyedhiyakake sealing sing dipercaya. Digawe saka kuningan, SUS304, lan SUS316L stainless steel, fittings nawakake resistance karat kuwat lan cocok kanggo sawetara saka sudhut kahanan kerja.

Struktur Produk

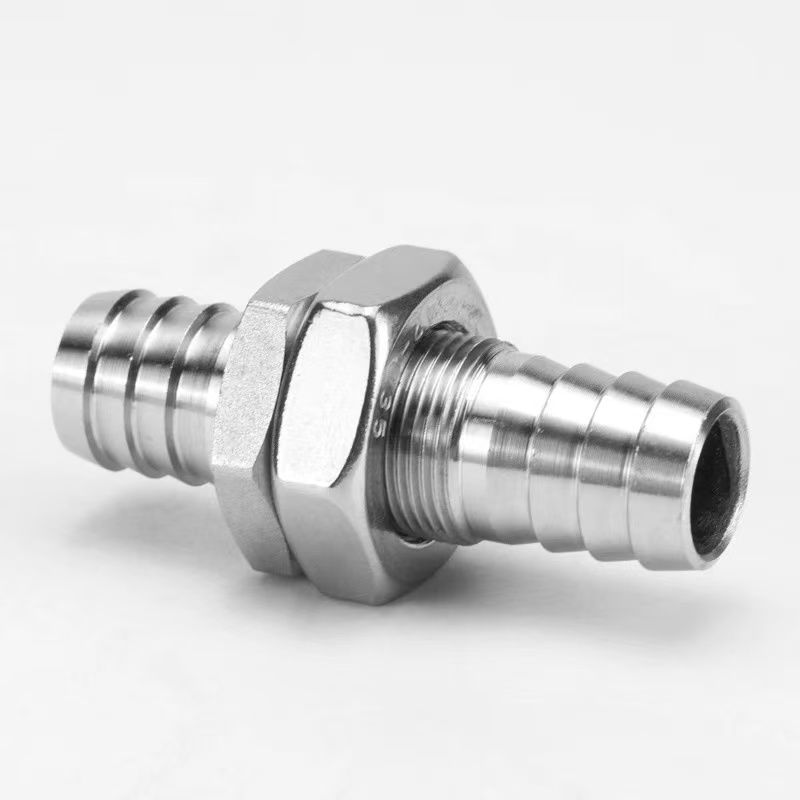

Struktur Pemasangan Barbed Bulkhead kalebu benang bulkhead, mur pengunci, lan sambungan selang barbed. Sajrone instalasi, mung bolongan panel dibutuhake; tightening nut jangkep proses mbenakake lan sealing.

Ing mburi barbed fitur desain alur anti-slip, mesthekake sambungan aman nalika digunakake karo clamp selang. Fitting iki akeh digunakake ing lemari kontrol, peralatan perawatan banyu, instrumen medis, lan lapangan liyane sing gegandhengan.

Spesifikasi Produk

Kaluwihan Struktural

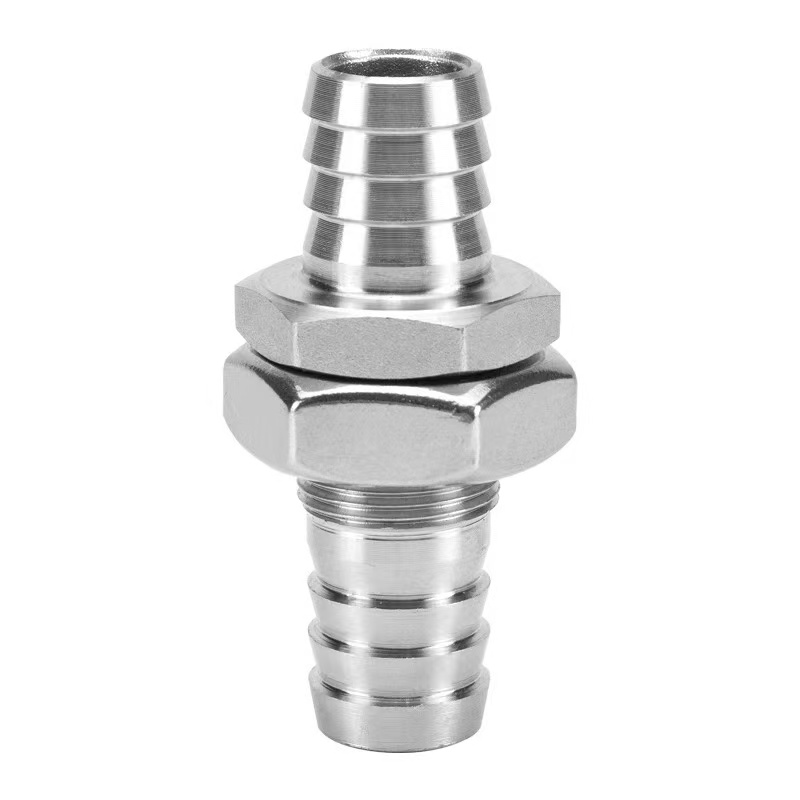

The Bulkhead Barbed Fitting minangka fitting pipa sing dirancang khusus kanggo nuntun selang liwat panel peralatan, enclosures, utawa bulkheads nalika nyediakake sealing tetep. Struktur utama kalebu bagean thread bulkhead, nut ngunci, gasket sealing, lan sambungan selang barbed. Sajrone instalasi, mung bolongan diameter sing cocog kudu digawe ing panel. Bagean benang saka fitting dilewati ing bolongan, lan kacang diencerake saka sisih ngelawan kanggo ngrampungake proses mbenakake lan sealing.

1. Struktur Fixing Bulkhead:Dawane bagean thread dicocogake karo ketebalan panel umum. Sawise nut ngunci wis tightened, iku mbentuk fiksasi kaku karo panel, mesthekake yen fitting tetep aman sanajan ing pasukan narik external.

2. Sambungan Selang Barbed:Siji utawa loro-lorone panel nduweni untu tapered barbed kanggo nglebokake selang lan mbentuk sambungan sing disegel karo clamp selang. Ujung barbed nganggo desain alur anti-slip pindho, menehi resistensi tarik sing luwih dhuwur tinimbang fitting biasa.

3. Sistem Penyegelan:Gasket karet utawa O-rings kasedhiya ing loro-lorone panel. Nalika nut diencerake, gasket sealing dikompres, entuk kedap banyu lan kedap bledug ing bukaan panel, kanthi rating perlindungan nganti IP65 utawa luwih dhuwur.

Cara Instalasi

Perlengkapan Barbed Bulkhead sing tahan lama Shenchi gampang dipasang. Sambungan sing aman lan disegel bisa digayuh mung ing enem langkah:

Langkah 1: Preparation Lubang Panel

Nggawe bolongan bunder sing cocog ing panel adhedhasar diameter njaba bagean benang. Priksa manawa pinggiran bolongan lancar lan tanpa burr supaya ora ngrusak gasket sealing.

Langkah 2: Pasang Gasket Sealing

Geser gasket sealing EPDM sing kalebu menyang bagean benang, pencet ing dhasar sing pas. Yen sealing dibutuhake ing loro-lorone panel, sijine siji gasket ing saben sisih.

Langkah 3: Pasang liwat Panel

Lebokake bagean thread menyang bolongan saka salah siji sisih panel, mesthekake yen basis pas kontak panel karo gasket sealing ing antarane.

Langkah 4: Kenceng Nut Ngunci

Screw nut ngunci menyang bagean thread saka sisih ngelawan saka panel, lan mboko sithik ngencengi karo kunci. Torsi sing disaranake: 5–8 N·m kanggo bahan kuningan lan 8–12 N·m kanggo stainless steel. Tansah awak sing pas nalika nyenyet.

Langkah 5: Sambungake Selang

Pilih spesifikasi sing diameter njaba barb 0,5-1 mm luwih gedhe tinimbang diameter njero selang. Lebokake selang kanthi vertikal menyang ujung barbed nganti tekan dasar. Kanggo aplikasi tekanan dhuwur, gunakake clamp selang stainless steel lan kenceng ing antarane barb kapindho lan katelu.

Langkah 6: Tes Integritas Segel

Nindakake tes tekanan statis ing 1,5 kaping tekanan kerja. Yen ora ana bocor sajrone telung menit, instalasi kasebut cocog.
